시설관리 현장의 변압기는 건물에 필요한 전압으로 전기를 변환하고 공급하는 핵심 설비입니다. 변압기에서 과열, 절연 열화, 누유 또는 접속부 이상이 발생하면 설비 고장과 정전으로 이어질 수 있어 평소 상태를 기록하고 변화를 확인하는 것이 중요합니다.
안녕하세요. 백화점과 상가 오피스에서 약 2년간 전기시설관리 업무를 경험한 전력질주입니다. 이번 글에서는 절연유를 사용하는 유입변압기를 기준으로 온도, 유면, 누유, 소음과 흡습호흡기 등 일상 순찰 항목을 정리하겠습니다.
유중가스분석은 절연유 내부의 가스를 분석해 열적·전기적 이상 가능성을 평가하는 전문 진단입니다. 현장 순찰자가 가스 종류 하나만 보고 고장을 단정하기보다는 검사기관과 전기안전관리자가 농도 변화, 발생 속도, 운전 상태와 다른 진단 결과를 함께 검토해야 합니다.
1. 유중가스분석 DGA란?
유중가스분석은 Dissolved Gas Analysis의 약자로, 유입변압기의 절연유에 녹아 있는 가스를 채취하고 분석하는 상태진단 방법입니다.
변압기 내부의 절연유와 절연지는 열적 또는 전기적 스트레스를 받으면 여러 종류의 가스를 발생시킬 수 있습니다. 대표적으로 수소, 메탄, 에탄, 에틸렌, 아세틸렌, 일산화탄소와 이산화탄소 등이 분석 대상에 포함됩니다.
일반적으로 수소는 부분방전을 포함한 여러 이상에서 나타날 수 있고, 아세틸렌은 고에너지 방전, 에틸렌은 고온의 열적 이상과 관련해 살펴보는 가스입니다. 일산화탄소와 이산화탄소는 종이 절연물의 열화 상태를 판단할 때 참고할 수 있습니다.
다만 특정 가스가 검출됐다는 사실만으로 고장 종류와 위험도를 확정할 수는 없습니다. 변압기의 구조, 절연유 양, 부하와 주변 온도, 정비 이력에 따라 기준값이 달라질 수 있기 때문입니다.
따라서 DGA 결과는 다음 사항을 함께 검토해야 합니다.
- 각 가스의 농도
- 이전 검사와 비교한 증가 추세
- 가스 발생 속도
- 가스 간 비율
- 변압기의 부하와 운전 이력
- 절연유 품질, 열화상 점검과 기타 진단 결과
가스 수치가 급격히 상승하거나 검사기관에서 정밀점검을 권고한 경우에는 임의로 판단하지 말고 전기안전관리자와 전문 진단기관의 절차에 따라 대응해야 합니다.
[한국전기안전공사 공식 홈페이지(kesco.or.kr)]
2. 현장 실무자를 위한 일일 변압기 점검 체크리스트
| 점검 항목 | 확인 내용 | 이상 발견 시 |
|---|---|---|
| 온도계 | 현재 온도와 최고온도 지침, 평소 기록과 차이 확인 | 임의로 부하를 조정하지 말고 담당자에게 보고 |
| 유면계 | 운전온도에 따른 정상 범위, 급격한 변화 확인 | 누유 흔적과 함께 확인 후 보고 |
| 누유 | 탱크, 밸브, 방열기, 패킹 주변의 절연유 흔적 확인 | 접근·분해하지 말고 위치와 상태 기록 |
| 흡습호흡기 | 실리카겔의 색상과 오염 상태 확인 | 제품 기준과 현장 절차에 따라 교체 여부 판단 |
| 부싱 | 오염, 균열, 변색과 방전 흔적 확인 | 충전부에 접근하지 말고 즉시 보고 |
| 소음·진동 | 평소와 다른 소음이나 진동 발생 여부 확인 | 안전거리를 유지하고 담당자에게 보고 |
| 냄새·연기 | 탄 냄새, 연기와 과열 흔적 확인 | 접근하지 말고 비상절차에 따라 대응 |
| 냉각장치 | 냉각팬, 방열기와 표시계기 상태 확인 | 임의 수동운전보다 운전 절차 확인 |
3. 이상 소음과 과열 징후 확인
변압기는 부하와 운전 조건에 따라 일정한 소음과 진동이 발생할 수 있습니다. 따라서 한 번의 측정값보다 평소 상태와 비교해 소음, 온도와 진동이 달라졌는지를 확인하는 것이 중요합니다.
탄 냄새, 연기, 날카로운 방전음, 누유 또는 비정상적인 온도 상승이 확인되면 설비에 접근하거나 외함을 임의로 열어서는 안 됩니다. 안전거리를 유지한 상태에서 현장 비상절차에 따라 전기안전관리자에게 보고해야 합니다.

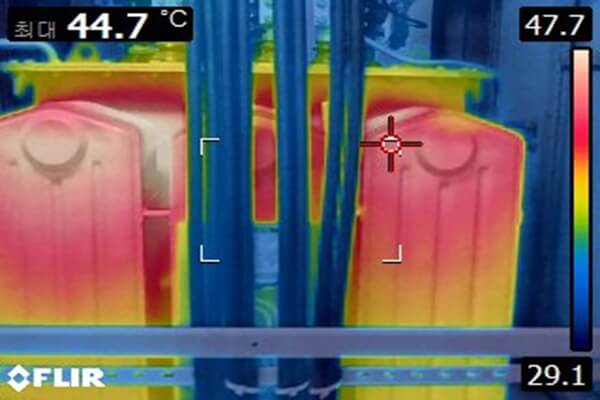

열화상 점검은 접속부와 설비의 온도 차이를 확인하는 데 활용할 수 있지만, 부하 상태, 방사율, 측정 거리와 주변 환경에 따라 결과가 달라질 수 있습니다. 측정은 현장의 접근 제한거리, 보호구와 안전절차를 준수할 수 있는 담당자가 수행해야 합니다.
열화상 결과만으로 고장을 확정하지 말고 부하전류, 육안점검, 절연유 검사와 다른 진단 결과를 함께 확인해야 합니다.
참고자료
- Schneider Electric, ETC Manual for Oil-immersed Transformers
- Megger, How to Interpret DGA Results for Transformer Health
- Megger, DGA Test Standards: IEC vs IEEE
- Megger, Dissolved Gas Analysis Monitoring for Transformer Assets
이 글은 유입변압기의 일반적인 점검 원리와 시설관리 실무 경험을 바탕으로 작성했습니다. 설비 구조와 점검 기준은 제품 및 현장마다 다를 수 있으므로 실제 점검과 조작은 제조사 매뉴얼, 현장 절차와 전기안전관리자의 지시에 따라 수행해야 합니다.
4. 전문 지식이 곧 연봉 점프업의 무기입니다
이처럼 장비의 소리를 듣고 컨디션을 파악하는 능력은 하루아침에 길러지지 않습니다. 꾸준한 관심과 공부가 필수입니다.
저는 전기기사, 전기산업기사, 전기기능사를 보유하고 있으며 약 2년간 전기시설관리 업무를 경험했습니다. 시설관리 업무에서는 자격증뿐 아니라 설비의 평소 상태를 기록하고 작은 변화를 발견하는 습관이 중요합니다. 앞으로도 공식 자료와 실제 경험을 바탕으로 현장에 도움이 되는 내용을 정리하겠습니다.
마무리하며: 기본에 충실한 점검이 최고의 스펙입니다
변압기 점검은 시설관리 업무의 알파이자 오메가입니다. “어제도 괜찮았으니 오늘도 괜찮겠지”라는 안일한 생각이 가장 무서운 적입니다. 오늘 출근하시면 전기실 변압기의 온도와 흡습호흡기 색상부터 다시 한번 꼼꼼히 살펴보시기 바랍니다.
