집이나 사무실에서 갑자기 전기가 나가고 분전반의 차단기가 내려가 있으면 당황하기 쉽습니다. 하지만 원인을 확인하지 않은 채 차단기를 반복해서 올리는 것은 위험할 수 있습니다.
안녕하세요. 백화점과 상가 오피스에서 약 2년간 전기시설관리 업무를 경험한 전력질주입니다. 이번 글에서는 누전차단기가 내려가는 대표적인 원인과 일반 사용자가 안전한 범위에서 확인할 수 있는 사항을 정리하겠습니다. 탄 냄새, 스파크, 침수, 반복적인 차단이 있거나 분전반 내부 이상이 의심되면 직접 조작하지 말고 관리사무소나 전기전문가에게 점검을 요청하시기 바랍니다.

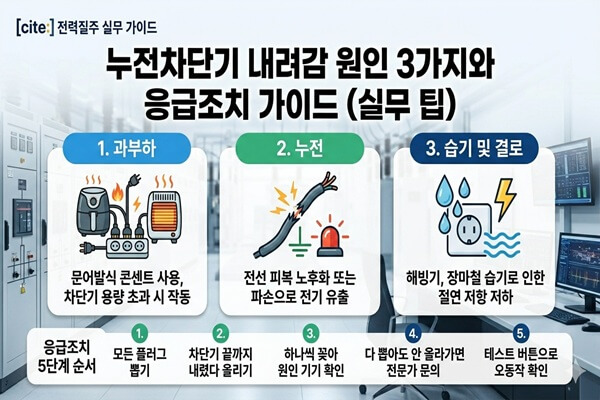

누전차단기가 내려가는 대표적인 이유 3가지
차단기는 우리를 위험으로부터 보호하기 위해 자기 몸을 던지는 고마운 장치입니다. 크게 세 가지 경우에 작동합니다.
- 과부하 (Overload): 하나의 콘센트에 문어발식으로 고전력 가전(에어프라이어, 인덕션, 전열기구 등)을 동시에 사용할 때 발생합니다. 차단기 용량을 초과한 전류가 흐르면 열이 발생하고 차단기가 떨어집니다. 간단한 방법으로 부하분리하는 방법이 있습니다.
- 누전 (Leakage): 전선 피복이 벗겨지거나 기기 노후화로 전기가 밖으로 샐 때입니다. 감전 사고를 막기 위한 핵심 기능입니다.
- 습기 및 침수: 장마철의 결로, 외부 침수 또는 물기 유입으로 절연 상태가 나빠지면 누설전류가 발생해 누전차단기가 동작할 수 있습니다. 욕실, 베란다, 외부 콘센트처럼 물이나 습기에 노출되기 쉬운 장소에서는 특히 주의해야 합니다.
차단기 구별 방법
내가 보고 있는 차단기가 무엇인지 알면 원인을 찾기가 훨씬 쉽습니다.
| 구분 | 배선용차단기 MCCB·MCB | 누전차단기 ELB·RCD·RCBO |
|---|---|---|
| 확인 방법 | 제품 명판에 MCCB, MCB 등의 표시 확인 | 제품 명판의 ELB, ELCB, RCD, RCBO 또는 정격감도전류 표시 확인 |
| 주요 보호 기능 | 과부하와 단락 보호 | 제품 종류에 따라 누전, 과부하 및 단락 보호 |
| 테스트 버튼 | 제품에 따라 시험장치가 있을 수 있음 | 일반적으로 누전 시험용 T 또는 TEST 버튼이 있음 |
| 이상 발생 시 | 사용 부하와 배선 상태 점검 | 누전 원인, 배선, 전기기기와 차단기 상태 점검 |
누전 의심 기기를 확인하는 4단계 순서
차단기를 다시 올리기 전에 반드시 ‘원인’부터 제거해야 합니다. 아래 순서대로 따라 해 보세요.
| 단계 | 행동 요령 | 비고 |
| 1단계 | 내려간 차단기에 연결된 모든 가전제품의 플러그를 뽑습니다. | 전등 차단기라면 스위치를 모두 끕니다. |
| 2단계 | 차단기 레버를 끝까지 아래로 내렸다가 다시 위로 올립니다. | 중간에 걸려있는 경우가 많으니 끝까지 내리는 게 중요합니다. |
| 3단계 | 차단기가 올라간 상태를 유지한다면, 가전제품을 하나씩 다시 꽂습니다. | 특정 전기기기를 연결한 직후 차단기가 다시 내려간다면 해당 기기나 전원선, 연결한 콘센트에 이상이 있을 가능성이 있습니다. 해당 기기는 다시 사용하지 말고 플러그를 분리한 상태에서 전문가의 점검을 받는 것이 안전합니다. |
| 4단계 | 만약 기기를 다 뽑았는데도 안 올라간다면 다른 문제입니다. | 이때는 반드시 전문가나 관리소의 도움을 받아야 합니다. |
※ 안전 주의: 젖은 손으로 분전반이나 전기기기를 만지지 마십시오. 탄 냄새, 변색, 소음, 스파크, 침수 흔적이 있거나 차단기를 올리자마자 다시 내려가면 재투입을 반복하지 말고 전문가에게 점검을 요청해야 합니다. 분전반 내부 배선과 단자는 일반 사용자가 직접 만지지 않아야 합니다.

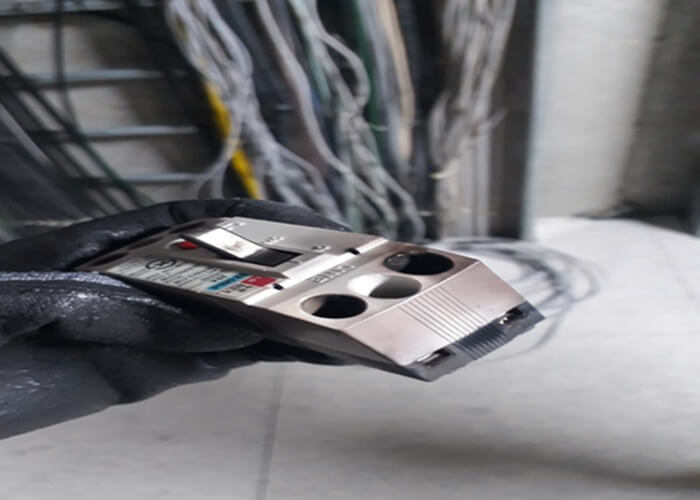

(아래 사진은 현장에서 차단기 투입 시 발생했던 단락흔적입니다.)
실무자가 알려주는 차단기 점검 꿀팁
전기실에서 근무하다 보면 차단기 자체가 노후되어 ‘오동작’하는 경우도 종종 봅니다.
차단기 테스트 버튼은 제품 안내에 따라 확인합니다
일부 누전차단기에는 정상 작동 여부를 확인하기 위한 테스트 버튼이 있습니다. 테스트 방법과 권장 주기는 제품과 제조사에 따라 다를 수 있으므로 차단기 표시사항이나 사용설명서를 먼저 확인해야 합니다.
어떤 차단기인지 알 수 없거나 공용 분전반, 사업장 전기설비인 경우에는 임의로 테스트하지 말고 관리 책임자나 전기 담당자에게 확인하시기 바랍니다. 테스트 후 정상적으로 복구되지 않거나 반복해서 동작하면 전문가의 점검이 필요합니다.
언제 전문가에게 점검을 요청해야 할까?
다음과 같은 경우에는 차단기를 반복해서 올리지 말고 관리사무소나 전기전문가에게 점검을 요청하는 것이 안전합니다.
- 가전제품의 플러그를 모두 뽑아도 차단기가 올라가지 않는 경우
- 차단기를 올리자마자 다시 내려가는 경우
- 탄 냄새, 변색, 소음이나 스파크가 발생한 경우
- 콘센트나 분전반 주변에 침수 또는 습기 흔적이 있는 경우
- 동일한 회로에서 차단 현상이 반복되는 경우
원인을 확인하려면 절연 상태, 배선, 기기 이상과 차단기 자체의 상태를 점검해야 하므로 전문 장비와 경험이 필요할 수 있습니다.
마치며: 전기는 안전이 제일입니다
누전차단기가 내려가는 것은 전기설비나 사용 중인 기기에 이상이 있을 수 있다는 신호입니다. 원인을 확인하지 않은 채 차단기를 반복해서 재투입하거나 고정해서 사용하는 행동은 피해야 합니다.
일반 사용자는 연결된 전기기기의 전원을 끄고 플러그를 분리하는 범위까지만 확인하고, 이상이 계속되면 관리사무소나 전기전문가의 점검을 받는 것이 안전합니다.
이 글이 갑작스러운 차단 상황에서 원인을 구분하고 안전하게 대응하는 데 도움이 되기를 바랍니다.
일반 사용자는 연결된 전기기기의 전원을 끄고 플러그를 분리하는 범위까지만 확인하는 것이 안전합니다. 차단기가 반복해서 내려가거나 탄 냄새, 스파크, 침수 흔적이 있다면 재투입하지 말고 관리사무소나 전기전문가에게 점검을 요청하시기 바랍니다.
참고자료
이 글은 전기시설관리 실무 경험과 누전차단기 제조사의 공식 제품자료를 참고해 작성했습니다.
차단기의 기능, 테스트 방법과 점검 주기는 제품에 따라 다를 수 있으므로 실제 사용 전에는 제품 명판과 제조사 사용설명서를 확인해야 합니다. 공용 분전반이나 사업장 전기설비의 시험과 내부 점검은 전기 담당자 또는 자격을 갖춘 전문가가 수행해야 합니다.
참고한 공식 자료
LS ELECTRIC, Metasol 배선용차단기·누전차단기 제품자료
Schneider Electric, Routine Operating Checks of Residual Current Devices
