건물 전체의 불이 꺼지고 칠흑 같은 어둠이 찾아온 야간 당직 시간. 비상발전기가 굉음을 내며 돌아가기 시작했지만, 어찌 된 일인지 건물에는 전기가 들어오지 않습니다. 이럴 때 시설관리자가 가장 먼저 뛰어가서 확인해야 할 장비가 무엇일까요?
안녕하세요, 현장에서 전력질주하고 있는 3년 차 시설관리자입니다. 오늘은 전기가 끊겼을 때 한전 전원과 비상발전기 전원을 교체해 주는 핵심 스위치, 자동절체스위치의 원리와 비상시 반드시 알아야 할 ATS 수동 조작법에 대해 실무 중심으로 완벽하게 파헤쳐 보겠습니다.
1. ATS(자동절체스위치)의 역할과 자동 절체 시퀀스
어제 다루었던 수변전설비 주요 기기 중, ATS는 우리 몸의 ‘교통경찰’ 같은 역할을 합니다. 한전 전기(A)와 발전기 전기(B)가 충돌하지 않도록 길을 열어주고 막아주는 역할을 하죠. 평상시에는 한전 전원 쪽으로 붙어있다가, 정전이 발생하면 아래와 같은 순서로 자동으로 움직입니다.
- 정전 감지: UVR(부족전압계전기)이 한전 전압 상실을 감지합니다.
- 발전기 기동: 신호를 받은 비상발전기가 스스로 시동을 걸고 정상 전압(380V)에 도달합니다.
- ATS 절체 (자동): ATS가 ‘철컥’ 하는 큰 소리와 함께 한전(A) 측에서 발전기(B) 측으로 스위치를 넘깁니다.
- 비상 전원 공급: 엘리베이터, 소방펌프, 비상조명 등 중요 부하에 전기가 공급됩니다.
2. 실전 핵심! 안전한 ATS 수동 조작법
문제는 기계가 항상 100% 완벽하게 동작하지 않는다는 점입니다. ATS 내부 코일이 타버렸거나, 조작 전원(DC 배터리)에 문제가 생기면 자동으로 넘어가지 않습니다. 이때는 관리자가 직접 절연장갑을 끼고 수동으로 스위치를 넘겨야 합니다.
수동 조작 전 필수 확인 사항
- 안전 장구 착용: 특고압 절연장갑과 안전모는 필수입니다.
- 발전기 전압 확인: 발전기가 정상적으로 가동되어 패널에 380V 전압이 뜨는지 반드시 확인해야 합니다. 전기가 없는 쪽에 스위치를 연결해 봐야 소용이 없기 때문입니다.

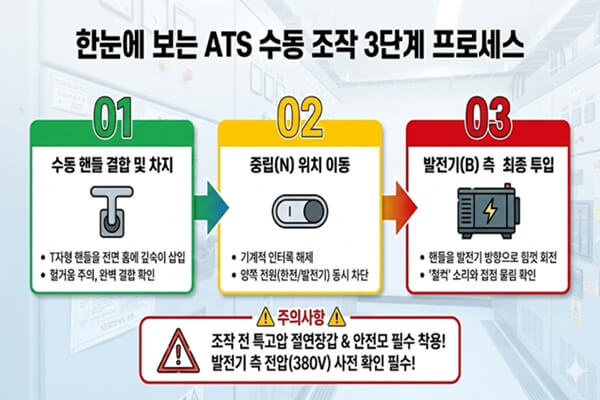

ATS 수동 핸들 조작 순서
제조사(LS일렉트릭, 비츠로테크 등)마다 약간의 차이는 있지만, 기본적인 ATS 수동 조작법의 메커니즘은 동일합니다.
| 조작 단계 | 상세 행동 요령 | 주의 사항 |
| 1단계: 수동 핸들 결합 | 배전반에 비치된 T자형(또는 L자형) 수동 조작 핸들을 ATS 전면부 홈에 깊숙이 꽂습니다. | 헐겁게 꽂으면 조작 시 핸들이 튕겨 나갈 수 있습니다. |
| 2단계: 중립(Neutral) 위치 | 현재 한전(A)에 있는 스위치를 돌려 일단 중간 위치(중립, N)로 뺍니다. | 기계적 인터록을 풀고 양쪽 전원을 모두 차단하는 안전 단계입니다. |
| 3단계: 발전기(B) 측 투입 | 핸들을 발전기 전원 방향으로 끝까지 힘껏 돌리거나 젖힙니다. | ‘철컥’ 하고 접점이 완벽히 물리는 소리와 감각을 확인해야 합니다. |
💡 실무 팁: 복전(한전 전기가 다시 들어옴)이 되었을 때도 ATS가 자동으로 안 넘어온다면, 역순으로 조작하여 한전(A) 측으로 넘겨주시면 됩니다.
3. 정전 대비 모의 훈련의 중요성과 실무자의 자세
ATS 수동 조작법은 글로 백 번 읽는 것보다 실제로 한 번 돌려보는 것이 낫습니다. 그래서 규모가 있는 현장에서는 분기에 한 번씩 전기안전관리자의 입회하에 ‘정전 대비 모의 훈련’을 실시합니다. 이때 직접 수동 핸들을 꽂아보고 절체되는 묵직한 손맛(?)을 느껴보셔야 실전에서 당황하지 않습니다.
저 역시 시설관리 직무를 수행하며 마주하는 이런 돌발 상황들을 이론적으로 뒷받침하기 위해 2026 전기공사기사를 치열하게 공부하고 있습니다. 실무와 이론이 결합할 때 진정한 문제 해결 능력이 생기고, 이는 곧 나의 연봉과 직결됩니다.
더 나아가, 저는 제가 관리하는 전력 설비들이 향후 AI 데이터센터 시대를 맞아 얼마나 중요한 인프라가 될지 체감하고 있습니다. 그래서 매달 우량 주식을 모아가며 노동 수익을 자본 수익으로 치환하는 시스템을 만들고 있습니다. 블로그 역시 그 파이프라인 중 하나입니다.
마치며: 철저한 준비가 생명을 구합니다
ATS는 단순한 스위치가 아니라 위급 상황 시 사람의 생명을 구하는 소방, 비상 설비에 피를 공급하는 심장 판막 같은 존재입니다. 오늘 출근하시면 전기실에 비치된 우리 현장 ATS의 수동 핸들이 어디에 있는지, 어떻게 생겼는지 꼭 한 번 눈으로 확인해 보시길 권해드립니다.
비상발전기 가동 및 ACB 수동 조작법: 정전 시 당황하지 않는 실무 매뉴얼 포스팅을 아직 못 보셨다면 실무 기초를 다지는 데 큰 도움이 될 것입니다. 조작법과 관련해 현장에서 겪은 아찔했던 에피소드가 있다면 댓글로 자유롭게 남겨주세요!
